Блок бортовой сети Шкода Октавия А5 1K0937087 J519

18.02.17

Блок BCM Управления бортовой сети Шкода Октавия А5 ФЛ после 2008 года или 09 блок. Причины неисправностей и схема подключения, а так же ремонт этих блоков у наших специалистов.



Блоки управления борт сетью на Шкода  с 2009 года стали наиболее уязвимыми чем их предшественники. Например после установки нештатного ксенона можно увидеть картину, что в один из дней зажегся правый поворотник в фаре  или в зеркале повторитель, или просто горит левый поворотник в фаре и никак нельзя его выключить. Может просто перестать работать омыватель лобового стекла, могут гореть и не тухнуть не только поворотники и повторители, а также ходовые огни.

blok BCM - ремонт в Киеве

Всему виновником становится он Блок Управления Бортовой Сети или BCM с оригинальным номером 1K0937087 последняя цифра  и наличие в конце буквы или двух могут отличатся, в зависимо от комплектации кождого автомобиля. К примеру блок  1k0937084 не имеет в себе противотуманных фар, также есть и отличие от года его выпуска. На автомобилях Шкода в 2011 году была изменена частота в радиоканале, но это касается тех у кого комплектация Елеганс у них есть выкидной ключ и возможность открывать и закрывать автомобиль с него.

Разборка на Теремках поможет Вам купить блок управления бортовой сети или оказать качественный ремонт не рабочего блока BCM.

Место установки и схема подключения блока борт сети

Блок управления бортовой сети -J519-

Место установки:

под передней панелью со стороны водителя, под блоком реле

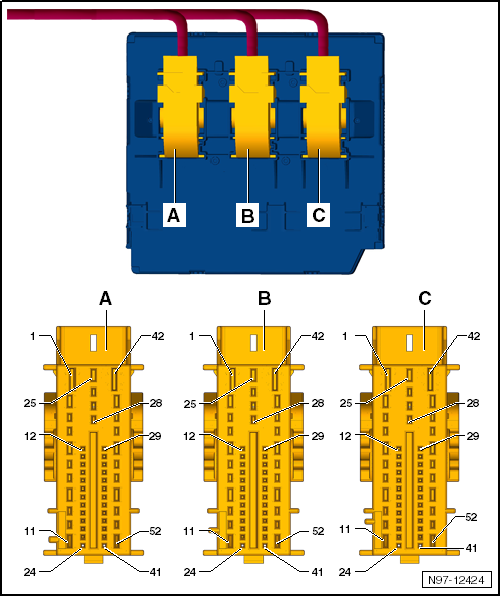

Расположение разъёмов:

расположение контактов в 52-контактном разъёме -T52 A--чёрный-

расположение контактов в 52-контактном разъёме -T52 B--белый-

расположение контактов в 52-контактном разъёме -T52 C--коричневый



Штекерный разъём, 52-контактный - T52 А- , чёрный N97-12424

ремонт блока бортовой сети шкода а5

1 - Предохранитель 26 в блоке предохранителей В -SB26-

2 - не используется

3 - Плафон освещения багажного отсека -W3-(1

4 - Нагревательный резистор левого жиклера стеклоомывателя -Z20- , нагревательный резистор правого жиклера стеклоомывателя -Z21-

5 - Лампа левой фары дальнего света - M30-

6 - Лампа левой секции дневного режима освещения - L174-

7 - не используется

8 - не используется

9 - Лампа заднего правого указателя поворота - M8-

10 - Лампа переднего левого указателя поворота - M5-

11 - Лампа левой фары ближнего света - M29-

12 - Привод замка двери багажного отсека -F256-Плафон освещения багажного отсека -W3-

13 - Клавиша отпирания в ручке двери/крышки багажного отсека -E234-

14 - Концевой выключатель капота - F266-

15 - не используется

16 - Выключатель фонарей заднего хода - F4-

17 - Выключатель заднего противотуманного фонаря - E18-

18 - Переключатель освещения¤ - E1- , нулевое положение

19 - Переключатель освещения¤ - E1- , габаритные огни

20 - Переключатель освещения - E1- , ассистент включения ближнего света

21 - Выключатель противотуманных фар - E7-

22 - Переключатель освещения - E1- , ближний свет

23 - Соединение с массой 2 в главном жгуте проводов-367-

24 - Предохранитель 3 в блоке предохранителей В -SB3- , клемма 30

25 - Лампа левой противотуманной фары - L22-

26 - Лампа правого стоп-сигнала и габаритного огня - M22-

27 - Лампа заднего левого габаритного огня - M4- , задний левый габаритный огонь

28 - Лампа правой секции дневного режима освещения - L175-

29 - Привод центрального замка крышки/двери багажного отсека - F256-

30 - Концевой выключатель задней правой двери - F11-

31 - не используется

32 - не используется

33 - не используется

34 - не используется

35 - Выключатель отопителя и выбора режима работы - E16-

36 - Выключатель отключения системы охраны салона - E267-

37 - не используется

38 - не используется

39 - не используется

40 - не используется

41 - не используется

42 - Соединение с массой 21 в главном жгуте проводов -386-

43 - Электродвигатель очистителя заднего стекла -V12- , Насос омывателя ветрового и заднего стёкол -V59-

44 - Лампа переднего правого габаритного огня - M3-

45 - Лампа верхнего стоп-сигнала - M25-

46 - Электродвигатель запирания лючка горловины топливного бака - V155-

47 - не используется

48 - Привод центрального замка задней левой двери - F222-

49 - Электродвигатель центрального замка в задней правой двери (закр.) - V215-

50 - не используется

51 - не используется

52 - не используется






1) с ноября 2011 года



Расположение разъёмов:

Штекерный разъём, 52-контактный¤ - T52 B- , белый- B-
N97-12424
1 - Предохранитель 45 в блоке предохранителей C - SC45- Центральный замок

2 - Электродвигатель очистителя заднего стекла -V12-Насос омывателя ветрового и заднего стёкол -V59-

3 - не используется

4 - не используется

5 - не используется

6 - не используется

7 - не используется

8 - не используется

9 - не используется

10 - не используется

11 - Электродвигатель отпирания крышки/двери багажного отсека - V139-

12 - Реле питания кл. 15 - J329-

13 - не используется

14 - Выключатель отопителя и выбора режима работы - E16-Контрольная лампа обогрева заднего стекла - K10-

15 - Регулятор яркости подсветки выключателей и комбинации приборов - E20-

16 - Блок управления сдвижного люка - J245-

17 - Блок управления сдвижного люка -J245- , комфортное закрывание

18 - не используется

19 - не используется

20 - не используется

21 - Блок управления подогрева передних сидений -J774- , отключение подогрева сидений

22 - Реле обогрева заднего стекла - J9-

23 - не используется

24 - Кнопка аварийной световой сигнализации -E229- , контрольная лампа аварийной световой сигнализации -K6-

25 - не используется

26 - не используется

27 - не используется

28 - Реле разгрузки контакта X - J59-

29 - Реле электропитания клеммы 50 - J682-

30 - Регулятор яркости подсветки выключателей и комбинации приборов - E20-

31 - не используется

32 - не используется

33 - Блок управления электродвигателя стеклоочистителя -J400-Датчик дождя и освещённости -G397- Шина LIN

34 - не используется

35 - не используется

36 - Сирена сигнализации -H12-Датчик системы охраны салона -G273-Датчик наклона автомобиля -G384- , шина LIN

37 - Клавиша отключения системы охраны салона -E267- , контрольная лампа отключения системы охраны салона -K162- , реле подачи топлива по напорной магистрали -J643- , блок управления топливного насоса -J538-

38 - Реле подачи топлива по напорной магистрали - J643-

39 - не используется

40 - Реле системы очистки фар - J39-

41 - Реле двухтонового звукового сигнала - J4-

42 - Предохранитель 46 в блоке предохранителей C -SC46-

43 - Плюсовое соединение 1 (30g) в главном жгуте проводов -B559-

44 - не используется

45 - не используется

46 - не используется

47 - не используется

48 - не используется

49 - не используется

50 - Лампа подсветки пространства для ног, левая -W9-Лампа подсветки пространства для ног, правая -W10-

51 - Соединение 1 (58d) в главном жгуте проводов - B340-

52 - Соединение с массой 1 в главном жгуте проводов - 366-



Расположение разъёмов:

Штекерный разъём, 52-контактный - T52 C- , коричневый- C-
N97-12424
1 - не используется

2 - не используется

3 - Лампа правого заднего габаритного огня -M2-

4 - Лампа левого стоп-сигнала и габаритного огня -M21-

5 - Соединение с массой 21 в главном жгуте проводов -386-

6 - не используется

7 - Кнопка аварийной световой сигнализации - E229-

8 - не используется

9 - не используется

10 - Соединение 1 (TK) в жгуте проводов салона -B154- , передний плафон освещения салона -W1-

11 - не используется

12 - не используется

13 - Блок управления рулевой колонки -J527-Выключатель стартера/зажигания -D- Клемма S

14 - Плюсовое соединение 1 (50) в главном жгуте проводов -B239- , блок управления рулевой колонки -J527-

15 - Диагностический интерфейс шин данных - J533- / Соединение 2 (шина CAN-комфорт, провод High) в главном жгуте проводов - B398-

16 - Диагностический интерфейс шин данных -J533- , соединение 2 (шина CAN-комфорт, провод Low) в главном жгуте проводов -B407-

17 - Выключатель стоп-сигналов -F-

18 - не используется

19 - не используется

20 - не используется

21 - не используется

22 - не используется

23 - не используется

24 - не используется

25 - Лампа правой противотуманной фары - L23-

26 - Лампа переднего левого габаритного огня - M1-

27 - Фонарь подсветки номерного знака -X-

28 - Лампа правого противотуманного фонаря -L47-, лампа правого фонаря заднего хода -M17-

29 - не используется

30 - Блок Mechatronik КП DSG -J743- , датчик положения педали сцепления -G476-

31 - Блок управления рулевой колонки -J527-

32 - Инвертор с розеткой, 12 В - 230 В -U13- Клемма L

33 - не используется

34 - не используется

35 - Регулятор яркости подсветки выключателей и комбинации приборов - E20-

36 - не используется

37 - не используется

38 - не используется

39 - не используется

40 - Антенна центрального замка и охранной сигнализации - R47- , экран антенны

41 - Антенна центрального замка и охранной сигнализации - R47-

42 - Предохранитель 16 в блоке предохранителей B - SB16-

43 - не используется

44 - не используется

45 - не используется

46 - Лампа правой фары дальнего света - M32-

47 - Лампа левого противотуманного фонаря -L46- , лампа левого фонаря заднего хода -M16-

48 - не используется

49 - не используется

50 - Лампа переднего правого указателя поворота - M7-

51 - Лампа заднего левого указателя поворота - M6-

52 - Лампа правой фары ближнего света - M31-

Мы производим качественный и быстрый ремонт блоков бортовой сети в Киеве. Звоните
