Адаптацию на программном уровне, можно произвести как и на автомобиле, так и на снятой приборной панели. Для того чтобы щиток приборов и вовсе не отличался от Европейского, нужно обзавестись шкалой спидометра с разметкой в километрах.

Для замены шкалы, приборную панель необходимо извлечь из автомобиля, после раскрутить по периметру винты и отодвигая защелки, снять переднюю крышку со стеклом.  После того как крышка извлечена, нужно снять стрелки с-осей моторчиков, для извлечения стрелок есть масса способов, один из самых надёжных – это повернуть стрелку против часовой до упора и приложив немного усилий, вернуть её дальше. Далее меняем шкалу и собираем всё в обратном порядке. Когда стрелки и шкалы установлены, нужно в настройках приборки пройти ТЕСТ стрелок и выставить правильное положение. После собираем приборку и сливаем с неё EEPROM.  EEPROM правим или руками, можно программами и потом правленый дамп заливаем опять в приборку. Пример покажем на видео



Чтобы правильно показывал экран одометра нужно поменять значение:

0х0021B — E9

для того чтобы у нее менялась кодировка нужно поменять некоторые значения в дампе!
эти значения для кодировки 21113! далее просто ставим нужную вам кодировку

0x0065 — 82
0x0182 — 33
0x0183 — 03
0x0189 — 02
0x018F — A0
0x0190 — FD
0x0191 — 03
0x0192 — 26
0x0193 — 10
0x0199 — 04
0x01A0 — AE
0x01A1 — 01
0x01A2 — 41
0x01A3 — 01
0x01A4 — 92
0x01C7 — 03

Эти значения меняются чтобы пропала полоска автомата.

0x01b6Смещение) — 17 на 15 (Пассат Б5 2002 года, Октавия по адресу  0х0174 поставить значение 15)

Изменение вида авто :

Адрес 1F7 (для vw503 — 223):
00- Hatch
42 – Universal
3C – Pickup

3) эти параметры отвечает за подсветку отдельных частей приборки
0x021F(смещение) — xx(30 по умол.) -для Октавии с половиной экрана и для полного экрана 0х01ED-20по умол.
при замене вашего значения xx на значение ниже будут светиться:
33 — экраны                                      20- отключить все
35 — шкалы                                       23-  часы и одометр
37 — экраны и шкалы                       25- шкалы
39 — стрелки                                     27- шкалы и экраны
3B — экраны и стрелки                    29 - стрелки
3D — стрелки и шкалы                     2В- стрелки и экраны
3F — светится вся приборка            2D-  стрелки и шкалы

                                                             2F- все включено

Для суперба и приборок  активация самой функции как «подсветки» по адресу  3B6(3E8) или 40E(смещение) поставить вместо 00  FF.

Изменение яркости подсветки

3D8 – от 0 до ff

Если не меняется кодировка приборки, то нужно вручную ее поменять. Для начала, нужно изменить название самой приборки, чтоб  Вася видел ее как  Октавийную. Т.е. 3B0  нужно заменить на 1U0. Вася начнет предлагать уже октавийные  кодировки, но  последняя цифра все равно не будет меняться. Для этого в  адресе 0140 и 0141 заменить цифры, отличные от нуля на ту цифру, которую нужно получить в кодировке. Например,если в кодировке стоит последняя цифра 5, то в дампе будет так 55 05. Соответственно, 5 нужно заменить на необходимую.

4) Для включения меню DTE в приборки (считает сколько можно проехать на остатке бензина)

0x044E — E1

5) Калибровка приборов под другие шкалы!
тут все просто! берете дамп приборки от ваших шкал! если не знаете то можно определить легко! например по етке! и далее в дампе берете значения и переписываете со смещением в ваш дамп и приборы показывают правильно!

6) Надпись WELCOME появляется если поставить значение по адресу:

0x044F — 6B

7) Чтобы пропала надпись DEF в суточном пробеге нужно просто перекодировать приборку можно даже своей кодировкой и выключить включить зажигание.

----------------------------------------------------------
Калибровка приборов панелей VDO - Passat B5GP
----------------------------------------------------------

Ниже приводятся данные для дампов панелей x5, x6, x7.
Для панелей х9 адреса смещены на 0x38 (см. скриншоты).

Расположение данных: младший байт первый

--------------------------------------------------
Области дампа
--------------------------------------------------

220h - 23Fh - Калибровка спидометра

240h - 24Fh - Калибровка тахометра

250h - 29Fh - Калибровка датчика уровня топлива

2A0h - 2D3h - Калибровочные параметры датчика температуры

2D4h - 2EBh - Калибровка температуры двигателя

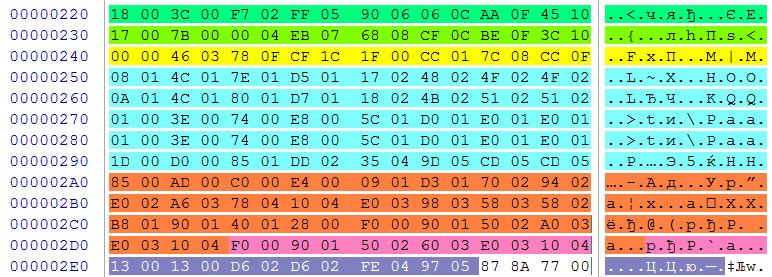

Панели х5, х6, х7
дамп приборки

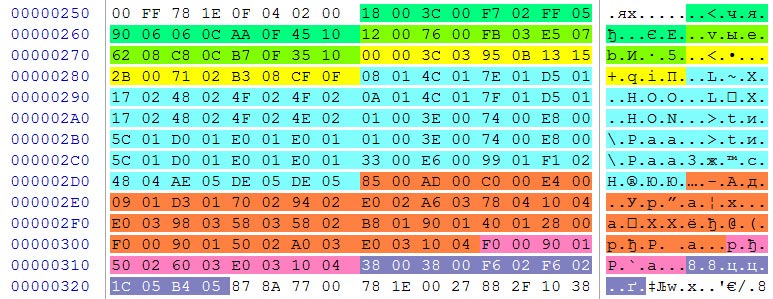

Панели х9
дамп приборки ваг



--------------------------------------------------
Калибровка спидометра
--------------------------------------------------
Значения скорости: множитель = 16, например: 105 км/ч = 1680 (0х690)

220h - 221h - 1-е значение
222h - 223h - 2-е значение
224h - 225h - 3-е значение
226h - 227h - 4-е значение
228h - 229h - 5-е значение
22Ah - 22Bh - 6-е значение
22Ch - 22Dh - 7-е значение
22Eh - 22Fh - 8-е значение

Положение стрелки (в единицах панели от 0 до 5000)

230h - 231h - положение для 1-го значения
232h - 233h - положение для 2-го значения
234h - 235h - положение для 3-го значения
236h - 237h - положение для 4-го значения
238h - 239h - положение для 5-го значения
23Ah - 23Bh - положение для 6-го значения
23Ch - 23Dh - положение для 7-го значения
23Eh - 23Fh - положение для 8-го значения



--------------------------------------------------
Калибровка тахометра
--------------------------------------------------
Значения оборотов:

240h - 241h - 1-е значение
242h - 243h - 2-е значение
244h - 245h - 3-е значение
246h - 247h - 4-е значение

Положение стрелки (в единицах панели от 0 до 5000)

248h - 249h - положение для 1-го значения
24Ah - 24Bh - положение для 2-го значения
24Ch - 24Dh - положение для 3-го значения
24Eh - 24Fh - положение для 4-го значения



--------------------------------------------------
Калибровка отображения уровня топлива
(Калибровка для машин с одним датчиком
уровня топлива подключенным к приборке)
--------------------------------------------------
Значение датчика: множитель = 8, например: 60 литров = 8*60 = 480 (0х1E0)

280h - 281h - 1-е значение
282h - 283h - 2-е значение
284h - 285h - 3-е значение
286h - 287h - 4-е значение
288h - 289h - 5-е значение
28Ah - 28Bh - 6-е значение
28Ch - 28Dh - 7-е значение
28Eh - 28Fh - 8-е значение

Положение стрелки (в единицах панели от 0 до 1500)

290h - 291h - положение для 1-го значения
292h - 293h - положение для 2-го значения
294h - 295h - положение для 3-го значения
296h - 297h - положение для 4-го значения
298h - 299h - положение для 5-го значения
29Ah - 29Bh - положение для 6-го значения
29Ch - 29Dh - положение для 7-го значения
29Eh - 29Fh - положение для 8-го значения



--------------------------------------------------
Калибровка отображения температуры двигателя
--------------------------------------------------
Значение датчика: множитель = 8, например: 50 С = 8*50 = 400 = 0190h

2D4h - 2D5h - 1-е значение
2D6h - 2D7h - 2-е значение
2D8h - 2D9h - 3-е значение
2DAh - 2DBh - 4-е значение
2DCh - 2DDh - 5-е значение
2DEh - 2DFh - 6-е значение

Положение стрелки (в единицах панели от 0 до 1500)

2E0h - 2E1h - положение для 1-го значения
2E2h - 2E3h - положение для 2-го значения
2E4h - 2E5h - положение для 3-го значения
2E6h - 2E7h - положение для 4-го значения
2E8h - 2E9h - положение для 5-го значения
2EAh - 2EBh - положение для 6-го значения

Как прописать ключ, и изменить стандарт на приборной панели



Приборная панель 17 адрес - Входим в панель приборов 1.Перед адаптацией вводим ЛОГИН 11 при этом функция ИММО отключается, лампа ИММО горит постоянно (можно заводить авто без участия ИММО)

Далее - адаптация -10
Канал -21
2. READ - Покажет кол-во прописанных брелков.
3. Вводим уровень 0, стираем все предыдущие – SAVE.
4. Вводим новый уровень (кол-во брелков, например 2) – SAVE.
5. Выходим из адаптации, выключаем зажигание и вынимаем первый ключ.

6. Вставляем второй ключ – зажигание ON (лампа ИММО помигает 2 сек и погаснет) – OFF и вынимаем.
-После адаптации последнего ключа – лампа мигнет один раз – адаптация закончена.
-Проверка успешной адаптации – отсутствие ошибок. ("Interrogate fault memory"- 02)
-Допустимый период адаптации 30 секунд (не учитывается время, когда зажигание выключено)
-При неудачной адаптации – очистить ошибки! И заново повторить
